Кейс Роботизированное паллетирование
Две роботизированные ячейки
для восьми линий подачи
Комплекс принимает продукцию с параллельных конвейеров, формирует паллеты по заданной схеме и передаёт их на вывоз — в единой логике управления и безопасности.

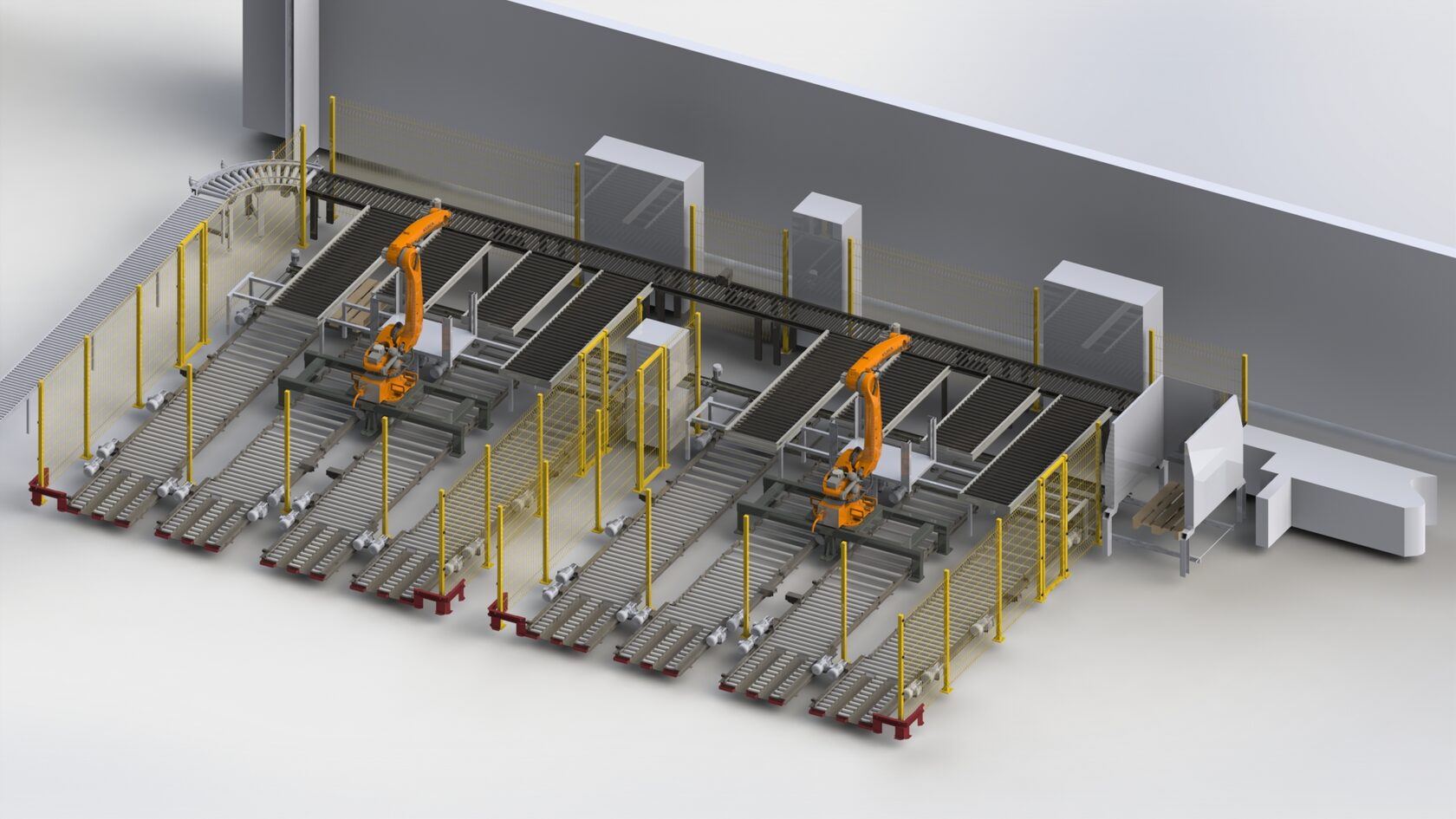

Общая компоновка: две автономные ячейки по четыре линии подачи.
Конфигурация проекта
Комплекс в цифрах
Модульная конфигурация масштабируется под фактический такт линий, форматы продукции и доступную площадь.
ячейки
продукции
одна ячейка
управления
Изменение процесса
Что меняется на участке
Исходный процесс
Ручное паллетирование
- Операторы распределяют продукцию с нескольких линий.
- Укладка и выравнивание выполняются вручную.
- Ритм участка зависит от нагрузки на персонал.
Проектный процесс
Автоматическое формирование паллет
- Роботы формируют паллеты по заданным схемам.
- Потоки синхронизированы конвейерной логикой.
- Режимы и состояние контролируются с панели оператора.
Логика работы комплекса
Путь продукции от линии до готовой паллеты
Две одинаковые ячейки работают параллельно: каждая принимает продукцию с четырёх линий и формирует паллеты по заданной программе.
Подача продукции
Восемь конвейеров доставляют продукцию к двум рабочим зонам.
Распределение потоков
На каждую роботизированную ячейку приходится по четыре линии.
Захват продукции
Робот забирает упаковку и перемещает её в зону формирования паллеты.
Формирование паллеты
Укладка выполняется автоматически по заданной схеме паллетирования.
Выдача и контроль
Готовая паллета отводится конвейером, а режимы контролируются с панели оператора.
Реализация
Как проект проходит путь до запуска
Наведите курсор или нажмите на этап, чтобы увидеть его содержание.
01
Анализ процесса и технического задания
Фиксируем форматы продукции, массу, геометрию упаковки, такты линий, варианты раскладки и ограничения площадки.
